Listado de maquinaria
LISTADO DE MATERIAL DE MAQUINARIA
- Bambalinón de boca de terciopelo plisado lila 1400 x 200 cm. En corte manual de cinco disparos.
- Telón de boca de terciopelo plisado lila 1400 x 700 cm. Apertura americana motorizada desde cabina o escenario
- 10 patas 300 x 700 cm. color negro opaco.
- 5 bambalinas color negro opaco 1600 x 150 cm.
- 2 bambalinas color negro opaco 1400 x 150 cm.
- 1 Telón de fondo negro opaco prisado en dos partes de 1400 x 700 cm. Apertura americana manual.
- Ciclorama blanco de PVC 1200 x 700 cm.

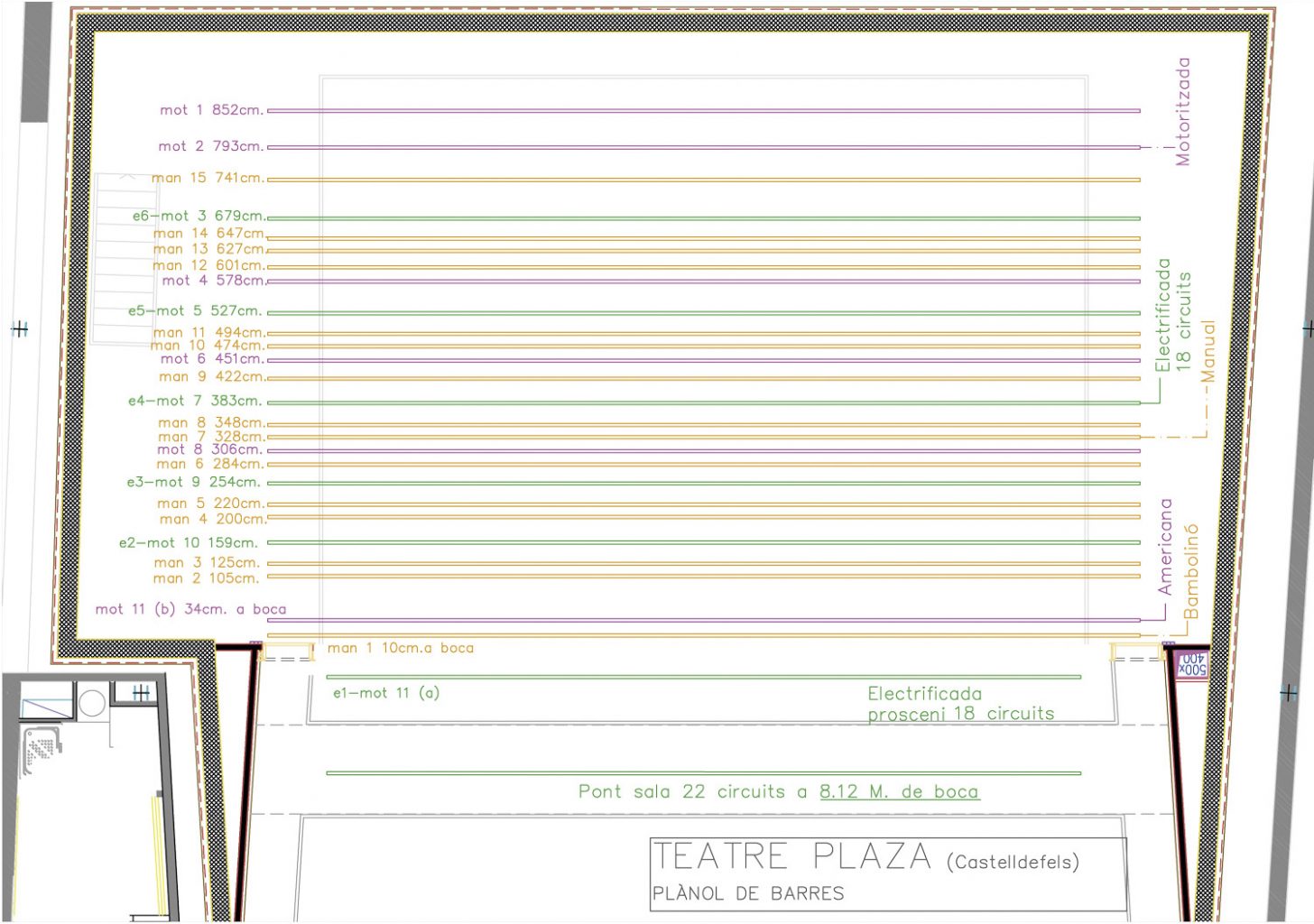

- 11 cortes motorizados, en escenario 6 electrificados con 18 circuitos por barra.
- 15 cortes manuales de 5 disparos
-
Atención: descarga a través de montacargas de 2500 x 2500mm de superficie y puerta de 2850 mm.
- Suelo practicable, tornillos de máximo 30mm.
Atención: el montacargas ocupa parte del espacio escénico, concretamente la parte de fondo-derecha desde público.
Cuando no funciona, el escenario queda completamente plano y normal.

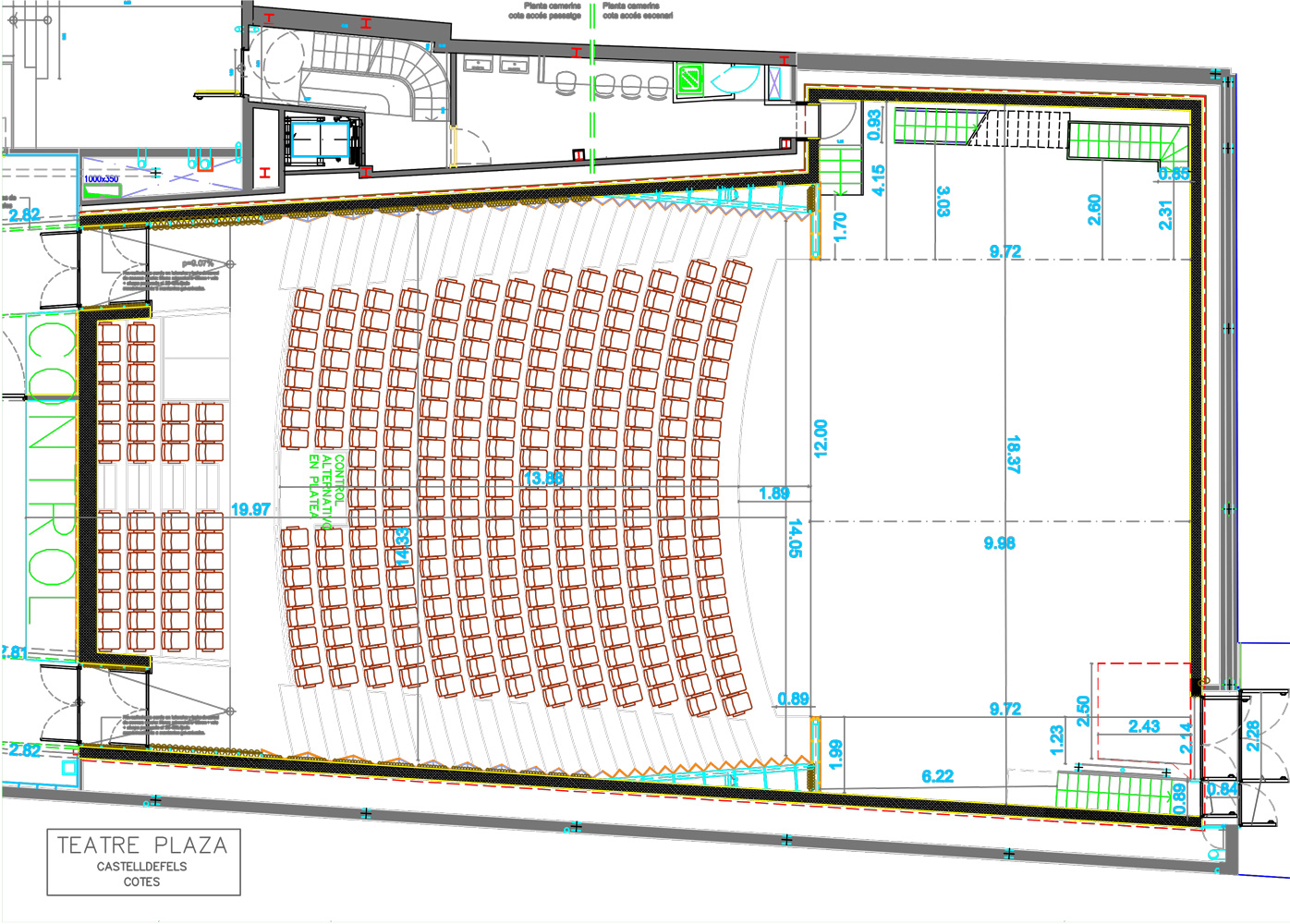

Consultar plano o dirección técnica.
Listado de Luces
CONTROL:
- Controladora programable LT HYDRA SPIRIT (512 canales DMX x 2 universos, 24 Submasters)
- 96 canales de dimmer de 16 Amperos por canal
- 1 Splitter DMX CAMEO SB 6 DUAL
PROYECTORES:
- 24 PC Robert Juliat 310 HPC 1000/1200W
- 18 Source Four PAR EA. ETC (PAR ETC lámpara HPL 575W con lente intercambiable)
- 8 Source Four 19º ETC (Recortes de Ángulo Fix, lámpara HPL 750W)
- 12 Spotlight Zoom 13º- 35º 1200W
- 6 Source Four Zoom 25º - 50º ETC (lámpara HPL 750W)
- 8 Fresnel Spotlight Area 25 7-65º 2kW
- 16 Asimétricos Domino Spotlight 1kW
- 1 CCT Zoom 11º – 26º 2kW con iris, hace funciones de cañón junto a la cabina de control
INFRAESTRUCTURA:
- 48 circuitos en escenario (12 en cada pared lateral y 24 en pared de foro)
- 1 barra motorizada electrificada a proscenio con 16 circuitos

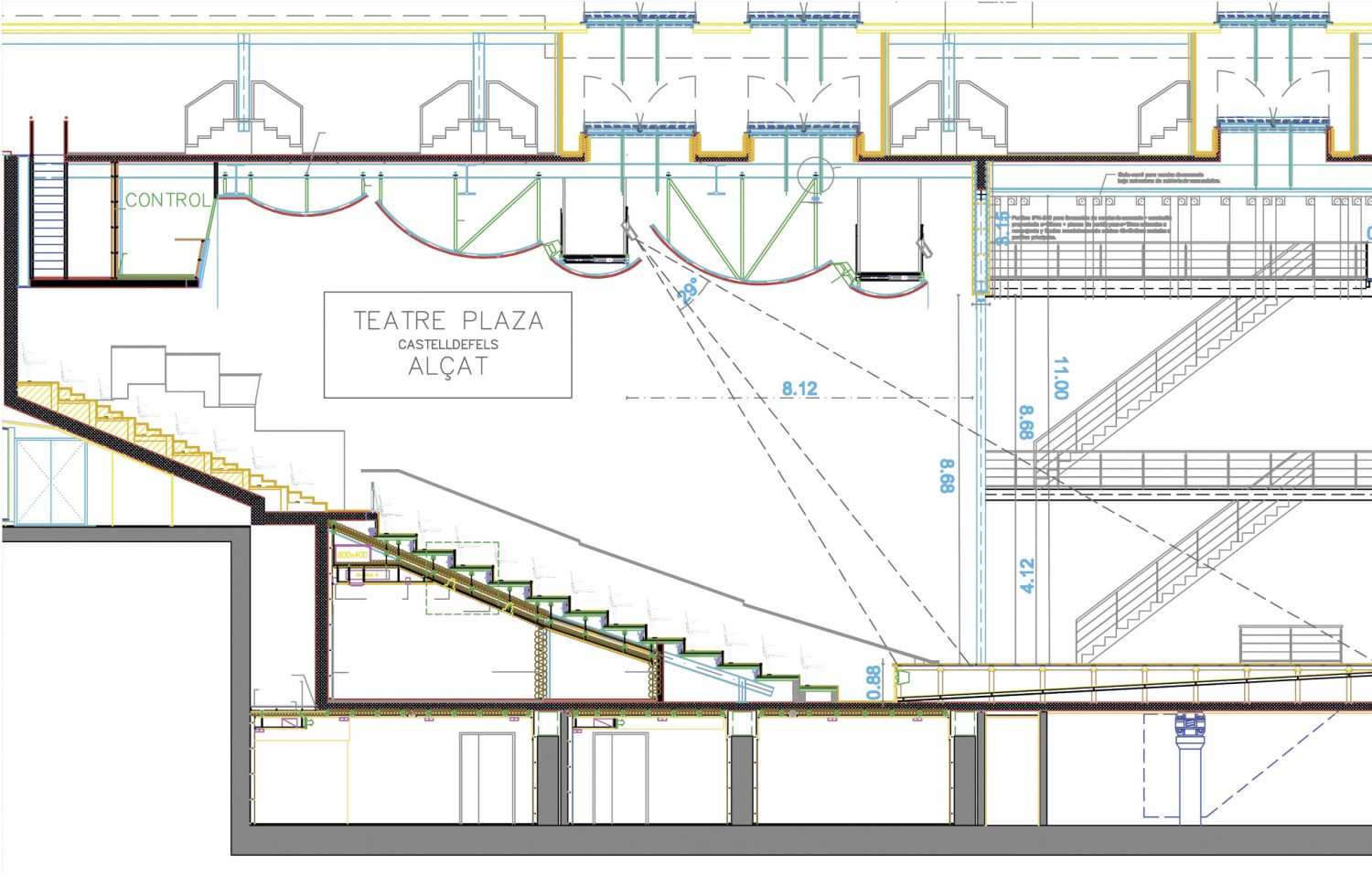

- 1 puente frontal de sala con 22 circuitos a 8 metros de boca
- 8 estructuras de calle de 3 metros de altura
- 2 trípode Eurolite STW-370 + T de 1,70 metros de altura mínima y 3,70 metros de máxima
Listado de Sonido y Vídeo
CONTROL Y AMPLIFICACIÓN:
• Mesa Yamaha M7cl-32
• 8 etapas de potencia Ecler Dpa 2000
• 1 etapa de potencia Yamaha XP7000
• 1 etapa de potencia Lab Gruppen Fp Series

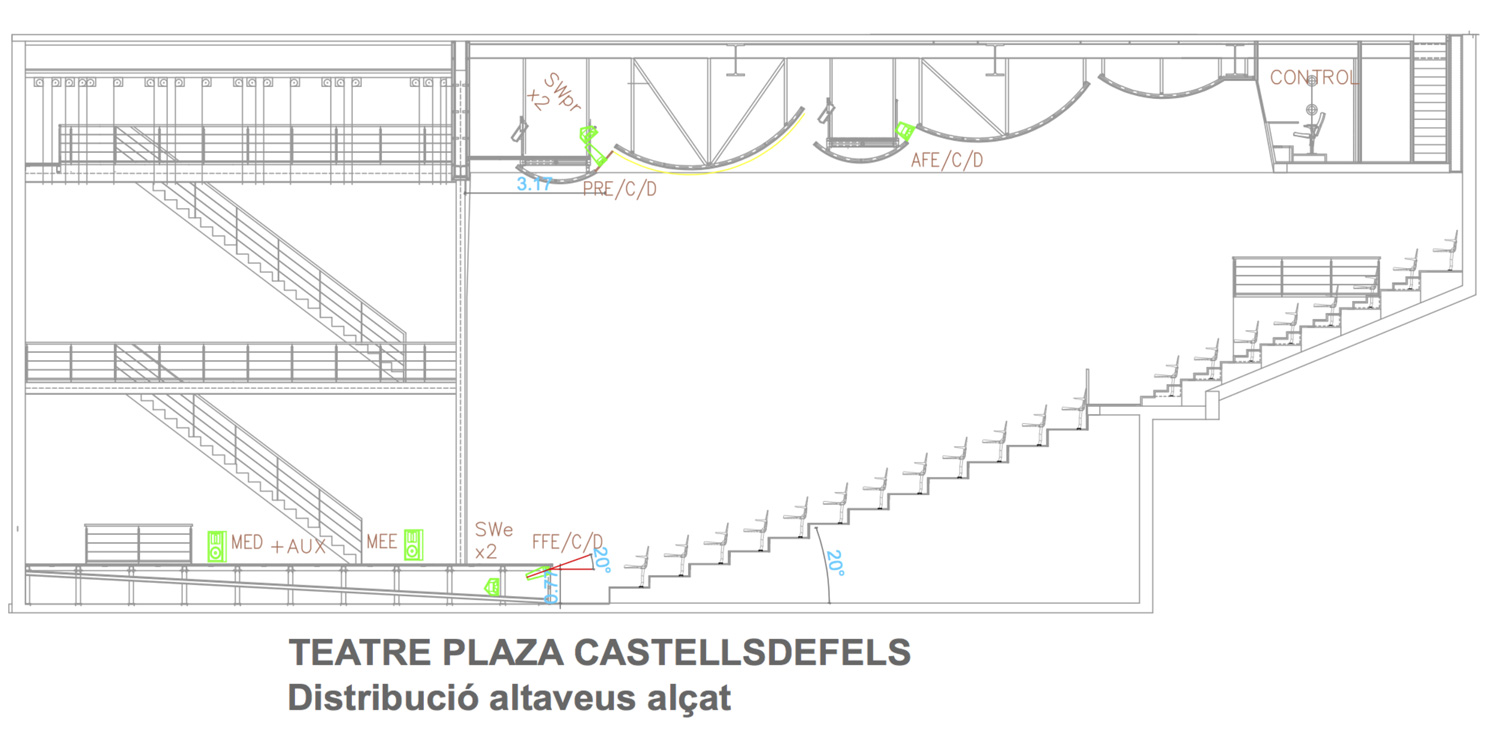

• 3 altavoces Stage Accompany GL20 – Frente Hijo (LCR) FF*
• 3 altavoces Stage Accompany GL20 – Puente Proscenio (LCR) PC*
• 3 altavoces Stage Accompany E24 – Delay Anfiteatro (LCR) AF*
• 4 subgraves Stage Accompany B15 – Bajo Escenario
• 2 subgraves Stage Accompany B30 – Pont Prosceni
• 4 monitores Stage Accompany PR34 – Escenario
• 4 altavoces activos QSC K12.2
• 1 Procesador XTA Dp448

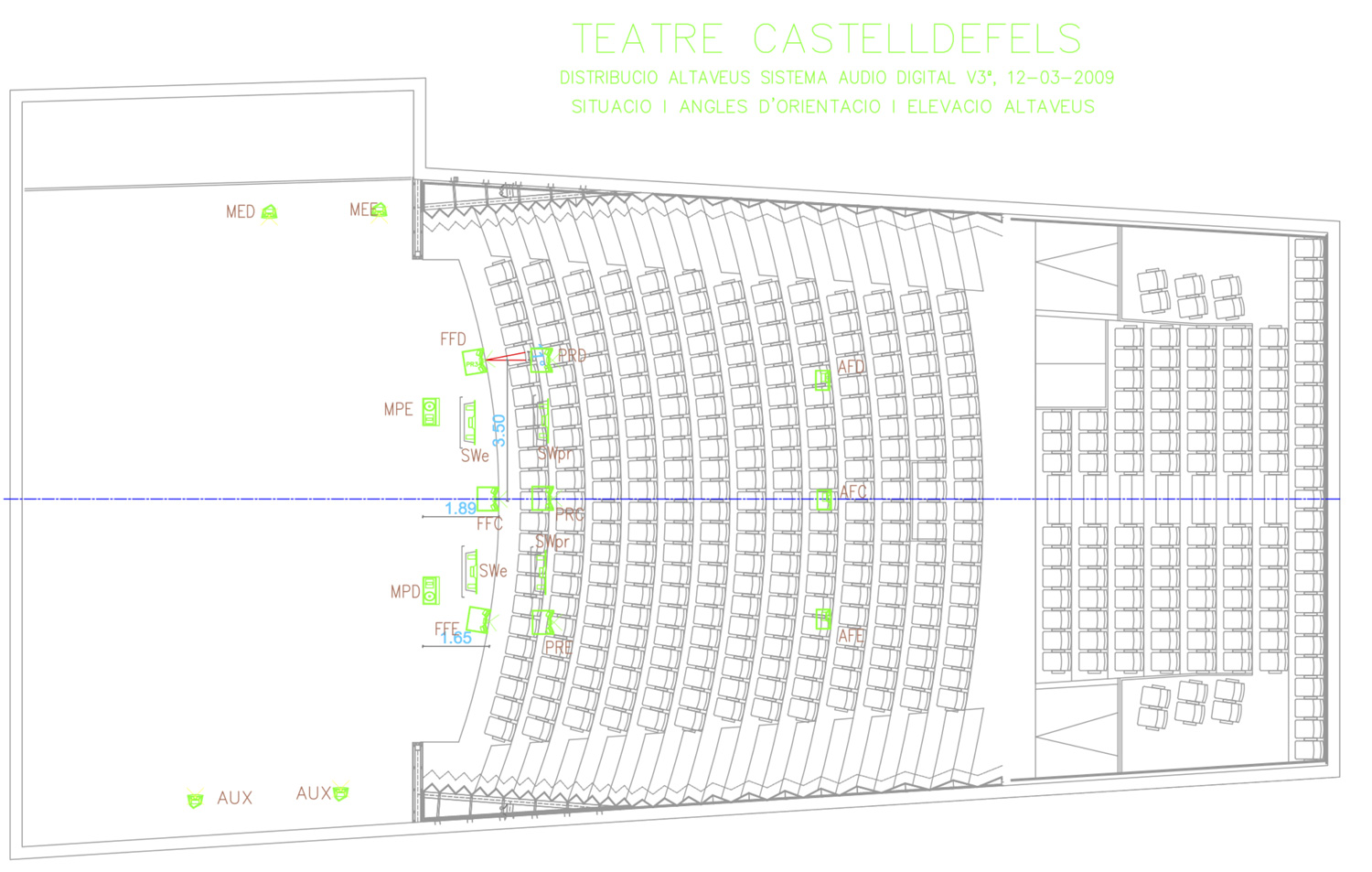

*nomenclatura en plano
MICROFONÍA:
• 1 micrófono inalámbrico Audio Technica ATW-T1002EX con receptor ATWR1100EX
• 6 sistemas inalámbricos Audio Technica con receptores ATW-R2100A + 6
transmisores de petaca ATW-T310 + 6 micrófonos de diadema PRO92cW TH+i
1 micrófono de solapa AT831C
• 2 sistemas inalámbrico Audix Ap41 con petaca + 2 diademas Audix HT5-bg
• 4 micrófonos de condensador tipo “cuello de cisne” Audio Technica ES915S
• 4 bases de micrófono de sobremesa Fonestar RS161
• 2 micrófonos Shure MX-412C Flexo 45 cm
• 3 micrófonos Crown Pcc160
• 6 micrófonos Shure Sm 58
• 4 micrófonos Shure Sm 57
• 1 micrófono AKG D112 MK2
• 2 micrófonos Sennheiser E604
• 4 previos AKG serie S300 + 4 cápsulas CK91 + 4 cápsulas CK93
• 3 micrófonos de condensador para colgar Audio Technica Pro45
• 3 DI Samson Direct-S
• 5 DI BSS AR 133
• 5 pies de micrófono largos Adam Hall Millenium MS 2003
• 3 pies de micrófono largo König & Meyer 21060-55
• 4 pies de micrófono largo König & Meyer 252
• 3 pie de micrófono corto König & Meyer 259-55
• 2 pies de micrófono corto Adam Hall S9B
• 1 pie de micrófono de bombo Gravity MS 3122
• 3 pie de micrófono sobremesa Tama Iron Works
• 4 trípodes Adam Hall para monitores
• 2 trípodes König & Meyer 21435 para monitores
INFRAESTRUCTURA ( Punto de Vista Actor ):
• Cajetín fijo con 32 Input XLR + 2 Output Speakon a lado izquierdo de escenario
• Cajetín fijo con 8 Input XLR a lado derecho de escenario
• 2 cajetines fijos en el suelo de escenario con 16 Input (8 por cajetín) y 16 Output XLR
• 1 cajetín fijo en el suelo de escenario con 8 Input XLR
• 1 cajetín fijo con 8 Input XLR en pasarela de pinta izquierda
• 1 cajetín fijo con 32 Input y 16 Output en platea (posición alternativa control)
• 1 cajetín móvil con 16 Input y 4 Output XLR con manguera de 15 metros
• 1 patch de señal XLR a control
• Conexión BNC (por SDI vídeo) a escenario, platea y control
PROYECTORES y CONVERSORES VÍDEO:
• 1 Proyector EPSON EB-Z10000U 10000 Lúmenes + Sistema de anclaje a barra
• 1 Proyector Panasonic PT-EX510LU. XGA. 5300 Lúmenes + Sistema de anclaje a barra
• 1 Proyector Hitachi 3LCD CP-A100. 2500 Lúmenes + Sistema de anclaje a barra
• Mezclador ATEM Studio Television, con monitor 24” y pc portátil para el
su control. 6 Input SDI + 4 Input HDMI / 2 Output HD SD-SDI
• 2 Startech V930739. Conversor VGA a HDMI
• 1 Atomos Atomach001. Conversor SDI a HDMI
• 1 Atomos Atomachs001. Conversor HDMI a SDI
• 1 Startech HDMI2VGA. Conversor HDM a VGA
*En negrita la nomenclatura en el plano de sonido.
